טווח לייזר לייזר לייזר 5 ק"מ 5 ק"מ

מודול טווח לייזר 5 ק"מ

מבוא מוצר
05xld08x מאמצת את מודול הלייזר הזכוכית של ארביום 1535 ננומטר, שפותח באופן עצמאי על ידי Xinalnd, שיש לו את המאפיינים של נמוך
צריכת חשמל, מבנה קומפקטי, דיוק גבוה, מרחק מדידה ארוך ובטיחות עיניים אנושיות.

טווח מדידה מקסימלי: 5000 מ '(2.3x2.3 מ' מכונית) 8000 מ '(בניין)
דיוק נע ± 1 מ '
דיוק מדידה גדול או שווה ל 98%
משקל פחות או שווה ל 85 גרם

תכונות מוצר
1.
יכולת הסתגלות סביבתית, 05xld08x תכנון תת-בית מעגלי, עיצוב בידוד כוח, אלקטרומגנטי חזק
תאימות, המתאימה למכשירים ניידים כף יד, תרמילי UVA ושילוב אופטו -אלקטרוני אחר;
2. שימוש בשדה ראייה קטן, טכנולוגיית תכנון אופטי לא תרמי, עם יכולת דיכוי רעש אופטית טובה,
ביצועי טווח קרוב וביצועים אופטיים גבוהים ונמוכים בטמפרטורה;
3. הממשק הפנימי של המעגל מאמץ את תהליך החיבור הישיר של חוט הריתוך, שהוא יציב ואמין, אשר
יכול להימנע מקצר או מגע לקוי הנגרם כתוצאה מתרופפות, חמצון ואדי מים של המחבר, ולשפר את האמינות וחייו של המוצר.

מדד ביצועי המוצר

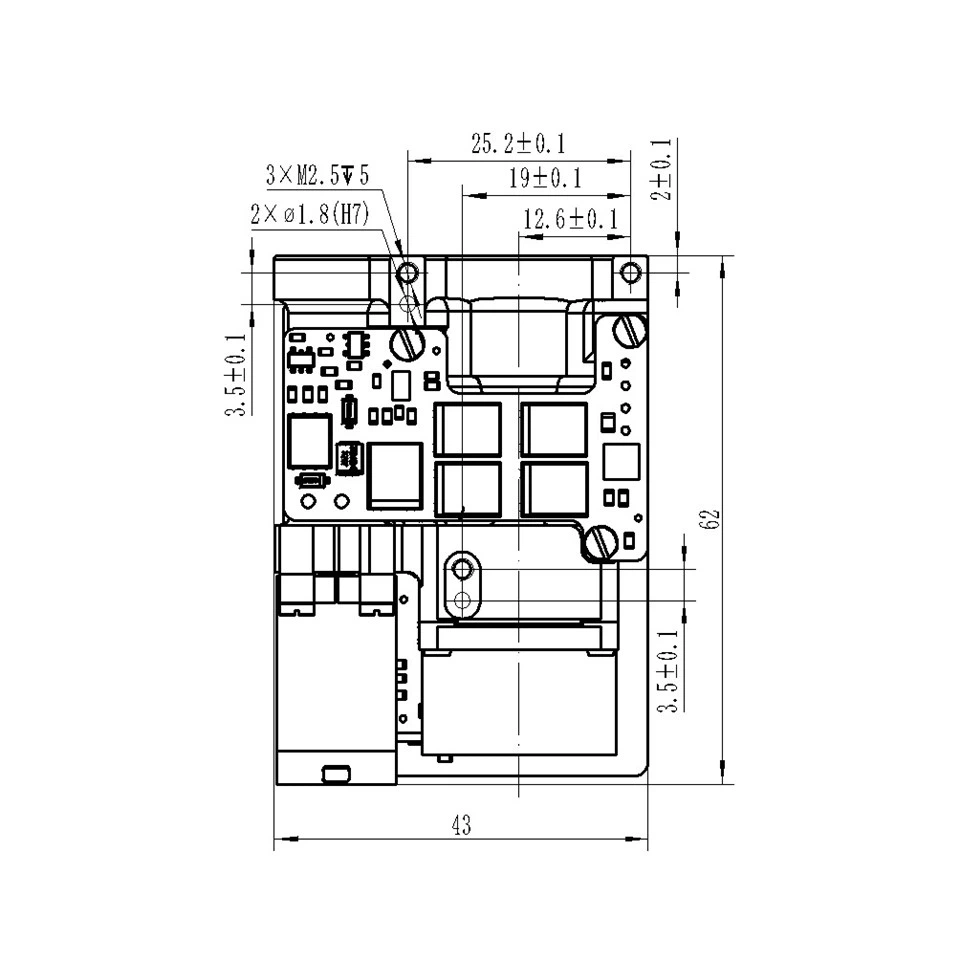

ממשק התקנת מבנה

ממשק חשמלי
דרישות הממשק החשמלי הן כדלקמן:
מתח אספקת חשמל: 12V (10V ~ 14V);
צריכת חשמל עבודה: פחות או שווה ל- 4W;
צריכת חשמל המתנה: פחות או שווה ל 1.8 וולט.
קצה המחשב העליון מקושר לצלב עם קצה הדפדף דרך מחבר 10 סינים עם מרווח של 1.25 מ"מ. הסיכה
הגדרת אספקת החשמל ויציאת התקשורת מוצגת בטבלה הבאה, ומיקומו של סיכה 1 של המחבר מוצג
באיור הבא.

הגדרת סיכה של אספקת חשמל ויציאת תקשורת בסוף טווח

מיקום חיבור מחבר 1 פין

תוֹכנָה

נְתוּנִים
העברת הנתונים בין מדד טווח למחשב המארח כוללת את הדברים הבאים:
* פקודות בקרה: כולל הוראות יחיד, 1Hz, 5Hz הוראות טווח, הוראות שאילתה וכו '.
* נתוני משוב: כולל מידע מרחק, טמפרטורת אווירה, סטטוס מד טווח וכו '.
חילופי הנתונים בין מד טווח למחשב המארח מאמצים את מצב התקשורת RS422, לבין שלו

המאפיינים הם כדלקמן:
* שיעור Baud: 38400 (מפעל)/9600/57600/115200;
* בניית בתים: סדר נמוך לפני, סדר גבוה אחרי;
* הרכב בתים: 1 התחלה סיביות, 8 פיסות נתונים, ללא בדיקה, סיביות עצירה אחת.


מֵידָע
הפורמט של פרטי פקודת הבקרה מוצג בטבלה הבאה.

פרטי פקודת בקרה שקיבלו מדריך הטווח

הערות:
שלח רק פקודת שאילתה לבדיקה עצמית: 0 xf 0 0 x 00 0 x 00 0 xf 0 לשאילתת מצב אור הלייזר;
אם שיעור Baud מוגדר לשיעור Baud שאינו שיעור Baud המוגדר, מגן הטווח לא יגיב.

נתוני ההחזרה של מד הטווח מחולקים לנתונים רגילים ולנתוני בדיקה עצמית.
* נתונים רגילים: כולל מספר היעדים, מרחק המדידה, מצב מד טווח וכו '. ראה את הטבלה שלהלן.
* נתוני שאילתה: כולל טמפרטורת הסביבה, סטטוס טווח וכו '. ראה את הטבלה שלהלן.

נתונים קונבנציונליים שהוחזרו על ידי מכונות מדידת מרחק

הערות:
רק כאשר מד המרחק מחשב את המרחק מהאזור העיוור לספירה המרבית, הנכון

תוצאת המדידה היא
מוצג. במקרים אחרים מוצג 0 xffff, שהוא מצב לא חוקי.

משמעות מילת הסטטוס

נתוני שאילתה שנשלחו בחזרה על ידי טווח טווח

הגדרות קצב Baud

שיטת הפעלה הגדרת קצב Baud:
1. שלח "0 x 55 0 xf 6 0 x 00 0 x 60 0 x 96 0 xxx" לפקודה לממצא טווח הלייזר, i .e. הגדר את קצב Baud ל 9600 bps; THE
Rangefinder מחזיר "cc {{0}}", "0x 00 0 x 60" מציין כי קצב Baud הנוכחי הוגדר ל- 9600bps;

1. שלח "0 x 55 0 xf 6 0 x 01 0 x 80 0 x 77 0 xxx" פקודה ל Rangefinder, i .e. הגדר את קצב Baud ל- 38400bps; THE
Rangefinder מחזיר "cc {{0}}", ו- "0x 01 0 x 80" מציין כי קצב Baud הנוכחי מוגדר ל- 38400bps;


1. שלח "0 x 55 0 xf 6 0 x 02 0 x 40 0 xb 4 0 xxx" פקודה לחיפוי הלייזר, כלומר, הגדר את קצב הבוד על 57600bs; THE
Rangefinder שולח חזרה "CC {{0}} B 55", ו- "0x 02 0 x 40" מציין כי קצב Baud הנוכחי הוגדר כ- 57600bps;


1. שלח "0 x 55 0 xf 6 0 x 04 0 x 80 0 x 72 0 xxx" פקודה ל Rangefinder, i .e. הגדר את קצב Baud ל- 115200bps; THE
Rangefinder מחזיר "cc {{0}} d 55", "0x 04 0 x 80" מציין ששיעור Baud הנוכחי היה Setto 115200bps.
